ジャッキアップしコンビネーションメーターを外した後、画像中央に見えるメーターケーブルの先端部を向かって左にずらしてフリーにします。 |
 |
車体の下に潜って、クリップ状の部品でメーターケーブルが車体に固定されていますのでそれを外します。(計４ヶ所) |
 |
ミッションと連結されているネジを外します。プライヤーで簡単に外せます。 |
 |

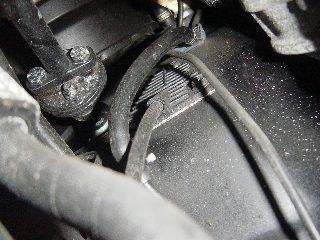

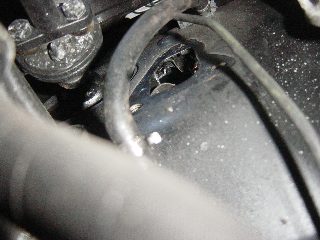

ケーブルが室内に入る所にはケーブル自体にフリーに動く蓋が付いています。ボルト３本で留まっていますので小さめの10mmメガネかラチェットで外します。 |
 |
ケーブル自体を外側へ蓋の直前まで引っ張り、蓋を外してケーブルを完全に外します。 |
 |
内側のケーブルが新品で外側が付いていたものです。ケーブルを装着するときは室内に導入する前に装着状態に近づけておきます。(ミッションのメンバーの上を通っていたりステーの内側を通っていたりしていますので) |
 |
ここが一番の難所です。ケーブルを室内に導入するために蓋をケーブルの先端部に移動させておき、グイッと撓らせて室内へ導入させます。室内側には筒状のガイドがあり、そこへうまく入れないと指定の位置にはケーブルが来ませんのでご注意ください。メーター側のケーブル先端を固定した後、蓋のボルト、クリップでケーブルを固定します。 |
 |

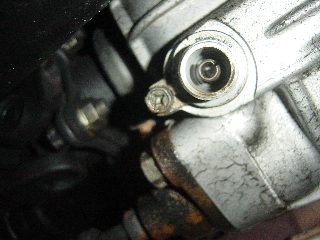

ミッション側のコネクターには溝が切ってありますので確実に溝に合わせます。 |
 |
ミッションとケーブルをつなぎます。あとはメーターアッセイを元に戻して終了です。(品番：25050-05U00、名称：ｼﾔﾌﾄ
ｱﾂｾﾝﾌﾞﾘ-,ﾌﾚｷｼﾌﾞﾙ ｽﾋﾟ-ﾄﾞﾒ-ﾀ-、値段：\5,220、2006年4月現在) |
| 使った工具 |
10mmメガネ(小)・10mmソケットレンチ(小)・プライヤー |
| 作業後の注意 |
特になし |
